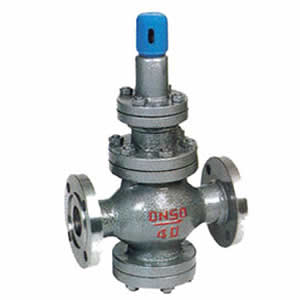

YT43H高灵敏度大流量蒸汽减压阀结构特点和用途
YT43H/Y型高灵敏度大流量蒸汽减压阀属于 先导式活塞减压阀。由主阀和导阀两部分组成，主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。YT43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量变化大，进口压力变化大的蒸汽管路。
YT43H高灵敏度大流量蒸汽减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
YT43H高灵敏度大流量蒸汽减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体、阀盖、底盖
|
WCB
|
|
阀座、阀瓣
|
2Cr13
|
|
缸套、活塞
|
铝铁铸铜
|
|
膜片
|
1Cr18Ni9Ti
|
|
导阀座、导阀杆
|
2C13
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
主要技术参数
|
公称压力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳体试验压力(MPa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
|
密封进口压力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
高进口压力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口压力范围(MPa)
|
0.04-1.0
|
0.05-1.6
|
0.08-2.5
|
0.2-3.5
|
0.5-3.5
|
0.5-4.5
|
|
压力特性偏差(MPa)
|
GB12246-1989
|
|
流量特性偏差(MPa)
|
GB12246-1989
|
|
小压差(MPa)
|
0.07
|
0.1
|
0.15
|
0.3
|
0.5
|
0.8
|
|
渗漏量
|
GB12245-1989
|
壳体试验不包括膜片、阀盖
连接形式
法兰式：RF FM RJ 执行标准：JB79 Gb9113 ANSI B16.5
流量系数（Cv）
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
24
|
30
|
50
|
85
|
130
|
190
|
300
|
480
|
680
|
925
|
1150
|
